TF、TFK圆锥、圆柱齿轮减速机

产品分类: 硬齿面圆柱齿轮减速机系列
咨询热线:400-797-0028

概述:

本产品是参照中华人民共和国冶金行业标准YB/T050-93《冶金设备用YNK齿轮减速器》,集几十年的精湛技术,优化设计而成的四级垂直轴硬齿面圆锥、圆柱齿轮减速器。

应用范围:

1.输入转速不大于1500转/分。

2.齿轮传动圆周速度不大于20米/秒。

3.工作环境为-40~45℃。如果低于0℃,启动前应预热至0℃以上。

4.广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造 纸、食品、塑料、橡胶、工程机械、能源等工业部门。

性能特点:

1.减速器速比范围大:90~500。

2.机械传动效率高:大于91%。

3.齿轮均采用优质合金钢渗碳、淬火、精加工而成。

4.体积小、重量轻、精度高、承载能力大、效率高、寿命长、传动平稳、噪音低。

5.一般采用油池润滑,自然冷却,当热功率不能满足时,可采用循环油润滑,冷却盘管冷却。

6.易于拆检,易于安装。

减速器规格及其表示方法:

1.规格:272,305,340,385,430,480,545,610,680,770,860,960,1080,1210,1360

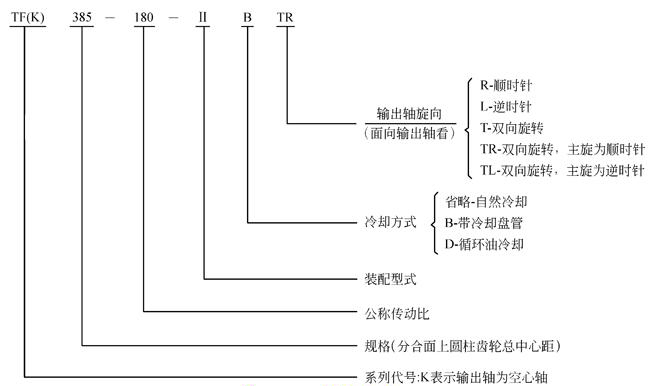

2.表示方法:

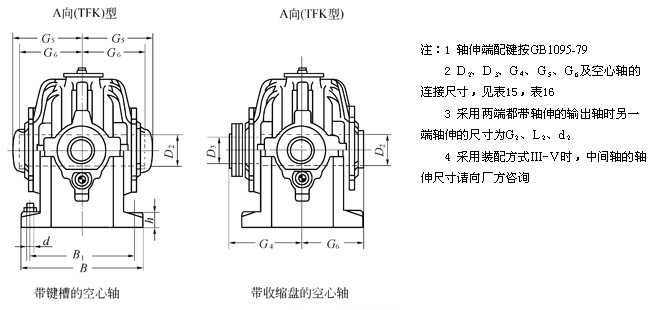

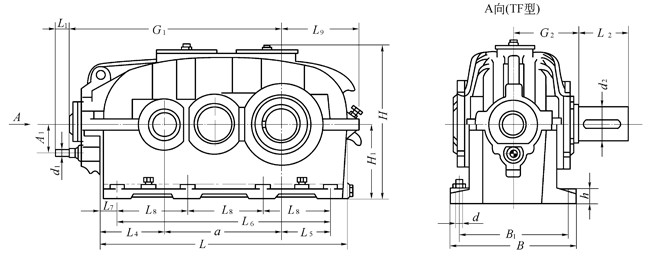

TF、TFK圆锥、圆柱齿轮减速器外形安装尺寸

表13

a
L
B
h
d1
L1
d1
L1
d2
L2
A1
L4
L9
iN=100~200
iN=224~500
272
305
340
600
665
745
290
320
355
32
32
40
16k6
16k6
19k6
40
40
50
14k6
16k6
19k6
30
40
40
75m6
85m6
95m6
140
170
170
63
70
80
163
175
197.5
188
209
238
383
430
480
545
840
930
1025
1160
390
450
500
570
40
50
50
63
24k6
28m6
32m6
32m6
50
60
80
80
22k6
24k6
28m6
28m6
50
50
60
60
100m6
110n6
130n6
140n6
210
210
250
250
90
100
112
125
222.5
245
260
300
263
293
325
364




iN=90~160
iN=180~500





610
680
770
1280
1420
1610
600
690
750
63
80
80
38m6
42m6
48m6
80
110
110
28m6
32m6
38m6
60
80
80
170n6
180n6
220n6
300
300
350
140
160
180
320
355
400
398
445
505




iN=90~280
iN=315~500





860
960
1080
1210
1360
1790
2010
2260
2540
2850
830
910
1030
1160
1320
100
100
125
125
160
55m6
60m6
65m6
75m6
90m6
110
140
140
140
170
42m6
42m6
48m6
60m6
65m6
110
110
110
140
140
240n6
280n6
300n6
340n6
400n6
410
470
470
550
650
200
225
250
280
320
450
515
575
655
735
557
624
694
780
868





a
G1
G2
H1
H≈
L6
L8
B1
L7
L5
地脚螺栓
平均重量
(kg)
参考油
量(I)
d
数量
272
305
340
507
565
622
140
155
170
180
200
225
375
415
462
510
570
630
170
190
210
245
275
300
45
47.5
57.5
120
137.5
150
M16
M16
M20
8
8
8
160
225
320
12
16
22
385
430
480
545
700
778
862
970
190
215
240
270
250
280
315
355
511
570
644
719
705
810
855
960
235
270
285
320
335
380
430
490
67.5
60
85
100
165
195
200
215
M20
M24
M24
M30
8
8
8
8
430
580
820
1150
32
45
63
90














610
680
770
1070
1195
1330
290
320
360
400
450
500
806
906
1006
1080
1200
1350
360
400
450
520
590
650
100
110
130
250
275
310
M30
M36
M36
8
8
8
1500
2150
2900
140
190
265














860
960
1080
1210
1360
1480
1680
1895
2120
2370
400
440
500
560
645
560
630
710
800
900
1121
1261
1406
1581
1783
1500
1680
1890
2130
2400
500
560
630
710
800
710
790
890
1000
1140
145
165
185
205
225
335
370
420
470
530
M42
M42
M48
M48
M56
8
8
8
8
8
4200
5600
7700
10500
14500
370
560
570
900
1270

装配型式

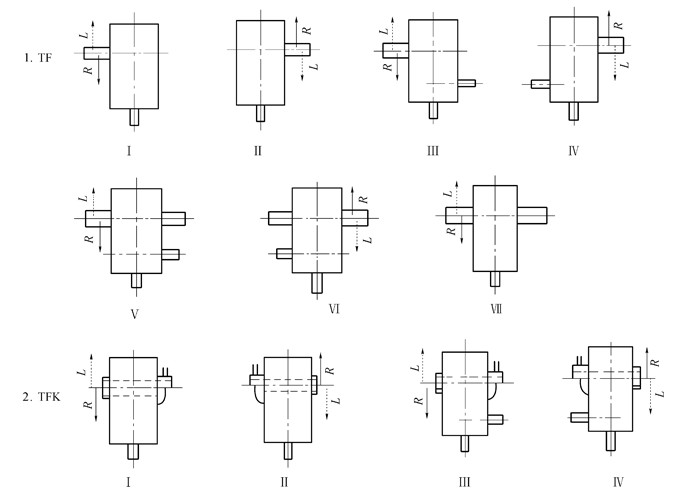

按输出轴分,TF可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ七种装配型式,TFK可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四种装配型式。如需配逆止器时请注明(一盘为自配),
