菱臂弧叶桨式搅拌器

产品分类: 立式化工搅拌设备
咨询热线:400-797-0028

本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

菱臂弧叶桨式搅拌器

菱臂弧叶整体桨式BJ、菱臂弧叶可拆桨式BCJ

本类搅拌器桨叶形状特别,是一些行业的专用搅拌器,在要求循环流量不大,剪切力又小的情况下,在内部产生震荡。湍动的效果,适合漂洗。浸染类的操作,多为低速范围在层流下操作,μ<1000cp,n=1-8rpm,v=0.5-4m/s。

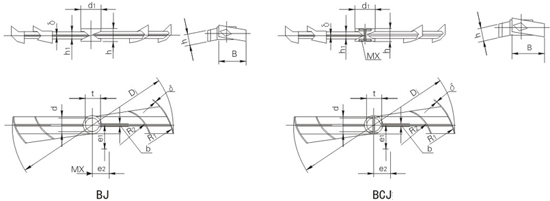

菱臂弧叶桨式搅拌器主要尺寸

DJ d d1 h B h1 e1 e2 R1 R2 MX 键槽 δ 重量
b t 不锈钢 碳钢 不锈钢 碳钢
320 30 60 35 64 21 35 50 111 71 8 8 33.3 1.5 2 1.01 1.15
360 35 70 40 72 23 40 55 126 82 8 10 38.3 1.5 2 1.43 1.60
400 40 75 45 80 25 45 60 141 92 10 12 43.3 1.5 2 1.76 1.96
450 45 80 50 90 30 50 70 156 101 10 14 48.8 1.5 2 2.20 2.47
500 50 85 55 100 30 55 80 172 110 10 14 53.8 1.5 2 2.57 2.89
560 55 90 60 112 35 60 90 191 122 12 16 59.4 1.5 2 3.13 3.54
630 60 100 65 126 40 70 100 217 139 12 18 64.4 2 3 4.72 5.77
710 65 105 70 142 45 80 110 247 160 12 18 69.4 2 3 5.66 7.00
800 70 110 75 160 50 90 125 278 179 12 20 74.9 2 3 6.75 8.43
900 75 120 80 180 60 100 140 313 193 12 20 79.9 2 3 8.86 11.09
1000 80 135 90 200 65 110 155 349 226 12 22 85.4 2 3 12.1 14.8
1120 85 140 100 225 75 120 170 404 266 12 22 90.4 2 3 14.7 18.2
1250 90 150 110 250 85 135 195 434 281 12 25 95.4 3 4 23.1 27.4
1400 100 160 120 280 95 155 220 485 314 12 28 106.4 3 4 28.2 33.7
1600 110 180 130 320 110 175 250 556 360 16 28 116.4 3 4 28.6 41.5
1800 120 190 140 350 120 200 280 627 407 16 32 127.4 3 4 46.0 54.9
2000 130 200 150 380 130 220 310 698 453 16 32 137.4 3 4 54.4 65.1
2240 140 220 160 415 135 245 350 781 506 20 36 148.4 4 5 77.1 89.7
2500 150 230 175 450 140 270 390 873 567 20 36 158.4 4 5 94.4 109
2800 160 240 190 490 145 305 435 981 641 20 40 169.4 4 5 111 128
3150 170 250 200 515 151 350 500 1118 718 20 40 179.4 4 5 129 160

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
