特殊框式搅拌器

产品分类: 立式化工搅拌设备
咨询热线:400-797-0028

本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:


材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

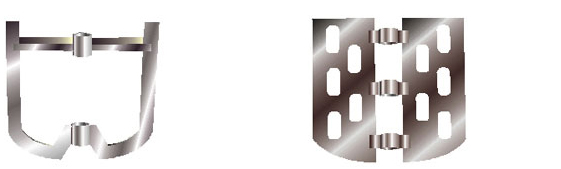

特殊框式搅拌器

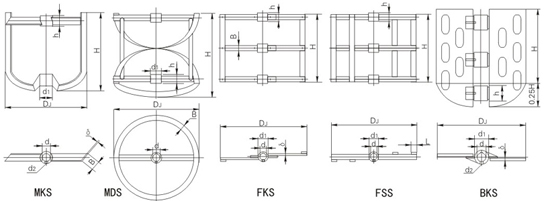

锚框式MKS、锚带式MDS、方框式FKS、方栅式FSS、板框式BKS

此类搅拌器为慢速型搅拌器,适用于中高粘度液体的混和、传热反应等过程。μ<105cP,转速n=1-100rpm。

锚框式(MKS)低速旋转时沿壁面能得到大的剪切力,可防止沉降及壁面附着,底部形状贴合椭圆形罐与中间的底轴承。

锚带式(MDS)是螺带和框式的组合,结合了螺带式和框式搅拌器的作用。

方框式(FKS)、方栅式(FSS)形状简单制作容易,效能同框式,中等粘度的混合,深解更适合些。

板框式(BKS)是另一种简易的慢速搅拌器,板框上开的孔,其形状数量,分布型式,都可以因需要而变化。

DJ d d1 n H B δ d2 L 重量(kg)
MKS MDS FKS FSS BKS
500 50 85 85 500 50 8 M8 30 11.42 16.81 15.29 14.25 17.7
560 55 90 90 560 56 8 M8 30 13.52 19390 18.361 16.08 21.8
630 60 100 100 630 63 10 M10 40 20.36 28.80 27.43 25.79 31.3
710 65 105 105 710 71 10 M10 40 25.05 37.07 33.62 29.66 38.2
800 70 110 110 800 80 12 M10 50 33.88 48.55 44.78 37.39 53.2
900 75 120 120 900 90 12 M10 50 43.50 64.00 57.62 45.07 67.4
1000 80 130 130 1000 100 12 M12 60 54.52 79.99 72.36 61.01 85.3
1120 85 140 140 1120 112 14 M12 60 76.55 107.4 101.0 70.96 116
1250 90 150 150 1250 125 14 M12 70 95.39 137.0 125.9 106.7 144
1400 100 160 160 1400 140 14 M12 70 117.0 168.4 154.0 120.9 178
1600 110 180 180 1600 160 16 M16 80 173.7 237.9 228.4 166.5 259
1800 120 190 190 1800 180 16 M16 80 213.6 296.9 279.7 187.5 318
2000 130 200 200 2000 200 16 M16 90 257.9 354.1 366.6 225.8 383
2240 140 210 210 2240 220 18 M16 90 450.8 481.4 252.4 542.07 515
2500 150 220 220 2500 250 18 M20 100 423.5 579.8 547.0 346.7 628
2800 160 240 240 2800 270 18 M20 100 537.8 746.4 696.0 412.4 794
3150 170 250 250 3150 300 20 M20 120 726.5 983.7 934.1 525.5 1075
3550 180 260 260 3550 330 20 M20 140 904.1 1267 1158 661.1 1340



备注:搅拌器内孔可根据用户要求制作,轮晕高度一般与内孔相一致。
