高效轴流旋桨

产品分类: 立式化工搅拌设备
咨询热线:400-797-0028

本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

高效轴流旋桨

高效轴流旋式GXL、高效轴流旋桨右旋式GXR

此类搅拌器属轴流型搅拌器,排出性能高,剪切性能低;由于采用了流线型的外型设计与其它减少小涡流的结构,比一般旋桨减少了剪切作用,增加了轴流排量,由于采用了特殊的复合材料,既具较高的耐腐蚀性能,又减轻了搅拌器的重量及表面摩擦阻力,所以它又有节能的效果。在低粘度,有腐蚀生的流体混合、分散、传热、反应等过程中应用均有良好效果。常用介质粘度μ<2000cP,常用运转n=100-500rpm,v=3-15m/s。

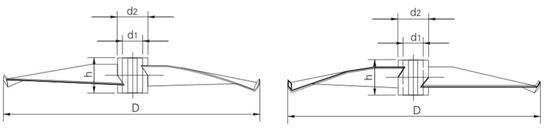

高效轴流旋桨主要尺寸



D d1 d2 h 重量
150 25 60 60 0.78
200 30 60 60 0.95
250 35 80 70 2.10
300 40 80 70 3.05
350 45 85 85 3.70
400 50 90 90 5.00
450 55 90 90 5.85
500 60 100 100 7.02
600 65 110 110 11.60
700 70 130 140 13.80
850 80 150 150 22.5
950 90 160 160 29.24
1200 100 170 170 50.77
1500 120 180 180 85.3
1800 130 200 200 132.5
2000 140 220 220 161.6

备注:搅拌器内孔可根据用户要求制和,轮毂高度一般与内孔相一致。
