SHLD型减速器
产品分类： 三环减速机
咨询热线：400-797-0028
SHLD型减速器外形尺寸，见图21、表24：

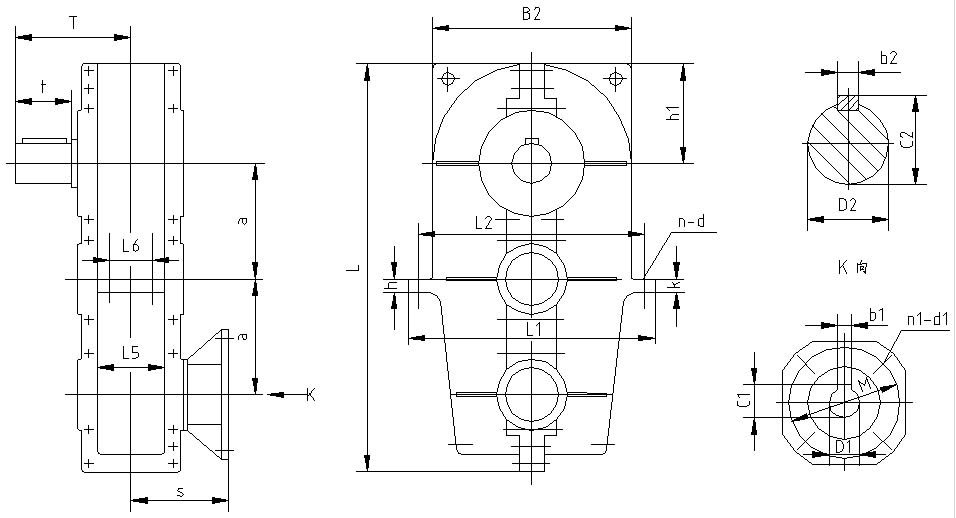

图21 SHLD型减速器外形尺寸
表24 SHLD型减速器外形尺寸
|
规
格
|
中心尺寸
|
轮廓尺寸
|
地 脚 螺 栓
|
输 入 轴 伸
|
低 速 轴 伸
|
参考电机(机座号)
|
质量
(kg)
|
|
a h1 h
|
L B2
|
d n k L1 L2 L5 L6
|
D1 b1 c1 M s n1 d1
|
D2 t T c2 b2
|
|||
|
125
|
125 110 20
|
460 220
|
14 4 20 280 250 77 50
|
19H7 6 21.8 165 103.5 4 12
24H7 8 27.3 165 113.5 4 12
|
38k6 58 130 41 10
|
80
90
|
58
|
|
145
|
145 118 20
|
518 236
|
18 4 22 320 280 92 55
|
24H7 8 27.3 165 121 4 12
28H7 8 31.3 215 131 4 15
28H7 8 31.3 215 131 4 15
|
48k6 82 160 51.5 14
|
90
100
112
|
69
|
|
175
|
175 148 20
|
618 296
|
18 4 22 370 335 108 72
|
28H7 8 31.3 215 146 4 15
28H7 8 31.3 215 146 4 15
38H7 10 41.3 265 166 4 15
|
60m6 105 203 64 18
|
100
112
132
|
115
|
|
215
|
215 185 25
|
760 370
|
22 4 25 460 415 125 80
|
28H7 8 31.3 215 146 4 15
38H7 10 41.3 265 181 4 15
42H7 12 45.3 300 211 4 19
|
75m6 105 215 79.5 20
|
112
132
160
|
210
|
