SHLDK型减速器外形尺寸,见图22、表25:

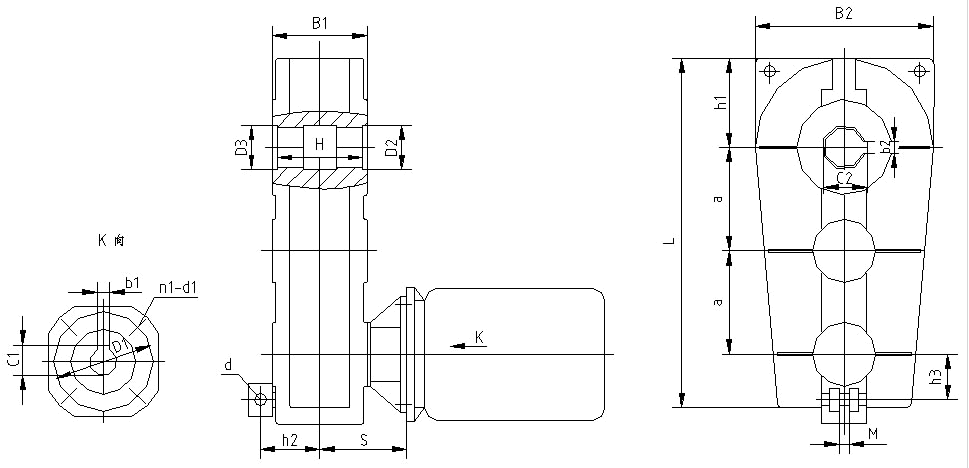

图22 SHLDK型减速器外形尺寸
表25 SHLDK型减速器外形尺寸
规
格
|
中心尺寸
|
轮 廓 尺 寸
|
安 装 尺 寸
|
电 机 联 接 尺 寸
|
输 出 尺 寸
|
参考电机(机座号)
|
质量
(kg)
|
a h1
|
L B1 B2
|
h2 h3 d M
|
S b1 c1 D1 n1 d1
|
H D2 D3 c2 b2
|
|||
125
|
125 110
|
460 126 220
|
76 65 16 20
|
105 6 21.8 165 4 12
115 8 21.8 165 4 12
|
94 45H7 53 48.8 14Js9
|
80
90
|
55
|
145
|
145 118
|
518 134 236
|
82 75 16 20
|
118 8 27.3 165 4 12
128 8 31.3 165 4 15
128 8 31.3 215 4 15
|
106 55H7 63 59.3 16Js9
|
90
100
112
|
65
|
175
|
175 148
|
618 154 296
|
92 75 16 20
|
138 8 31.3 215 4 15
138 8 31.3 215 4 15
158 10 41.3 265 4 15
|
140 70H7 78 74.9 20Js9
|
100
112
132
|
110
|
215
|
215 185
|
760 174 370
|
105 95 18 20
|
168 8 31.3 265 4 15
168 10 41.3 265 4 15
198 12 45.3 300 4 19
|
154 85H7 92 79.5 22Js9
|
112
132
160
|
200
|
