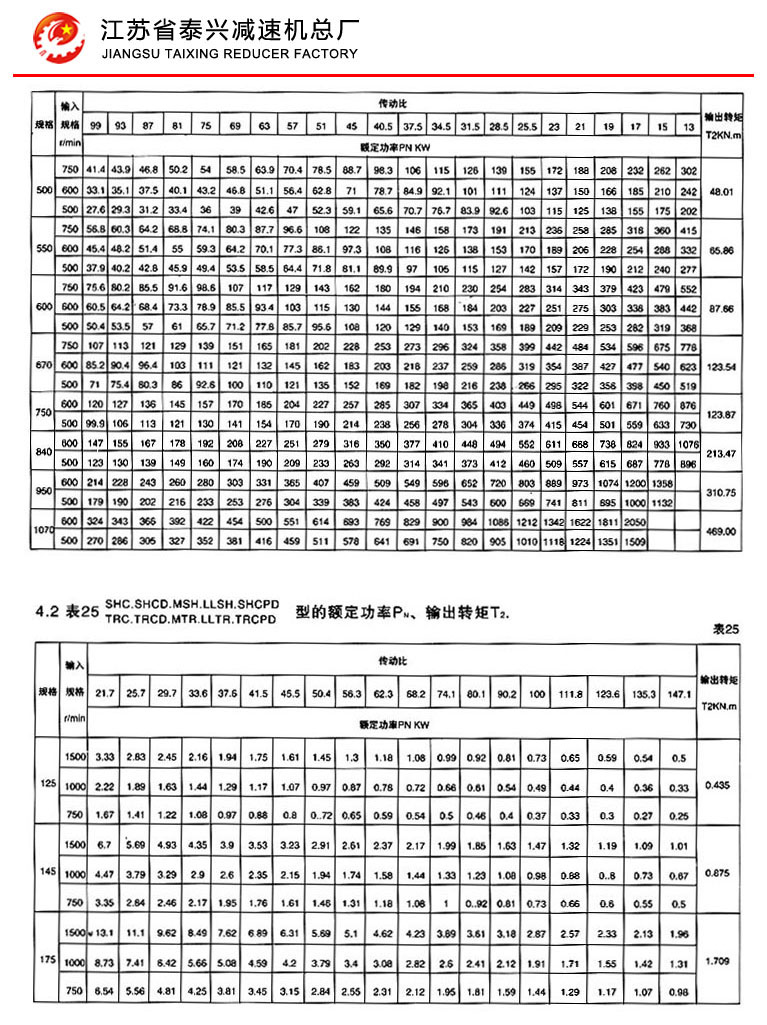

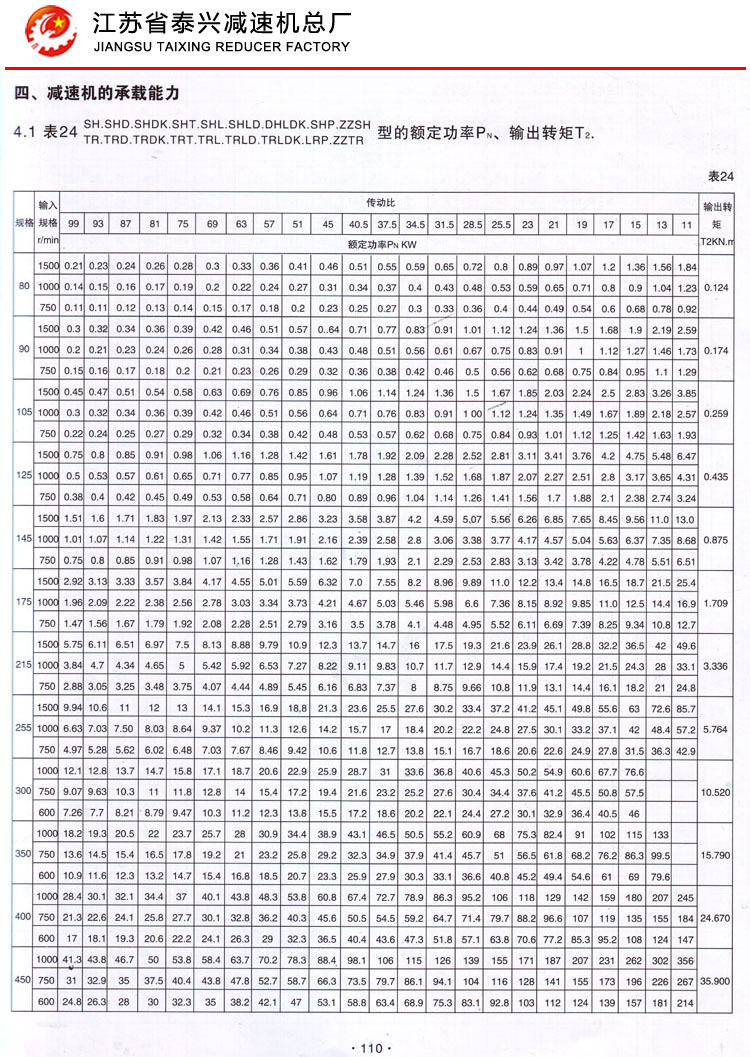

打桩机用zzsh三环减速机
产品分类： 三环减速机
咨询热线：400-797-0028

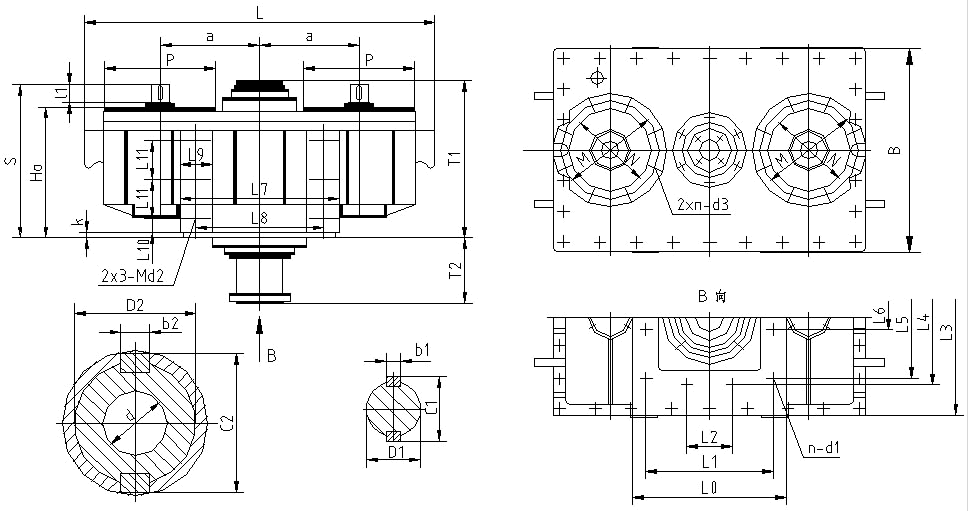

ZZSH型减速器外形尺寸，见图25、表28：
图25 ZZSH型减速器外形尺寸
表28 ZZSH型减速器外形尺寸
|
规格
|
中心尺寸
|
轮 廓 尺 寸
|
地 脚 螺 栓
|
法 兰 联 接 尺 寸
|
高 速 轴 伸
|
低 速 轴 伸
|
质量
(kg)
|
|
a H0
|
L T1 T2 B
|
n-d1 K L0 L1 L2 L3 L4 L5 L6 d2 L7 L8 L9 L10 L11
|
P M N n-d3
|
D1 l1 S C1 b1
|
D2 C2 b2 d
|
||
|
255
|
255 350
|
970 435 180 560
|
12-18 18 425 350 120 545 360 320 120 M16 440 350 90 55 100
|
280 240 200H8 6-M16
|
50m6 50 425 57 14
|
99 111 28 50
|
460
|
|
350
|
350 405
|
1220 490 235 730
|
12-22 20 535 450 140 715 450 400 140 M20 550 450 100 60 115
|
380 340 300H8 8-M16
|
60m6 55 480 68 18
|
149 165 36 70
|
860
|
|
400
|
400 442
|
1360 530 311 830
|
12-26 24 600 500 140 810 500 450 150 M24 620 500 120 70 130
|
440 400 350H8 8-M20
|
70m6 55 527 79 20
|
179 199 45 100
|
1400
|
|
450
|
450 540
|
1610 665 340 940
|
12-32 28 1100 560 200 905 600 700 400 M30 1140 1000 150 80 160
|
450 400 350H8 8-M20
|
75m6 70 640 84 20
|
239 263 56 150
|
2300
|
|

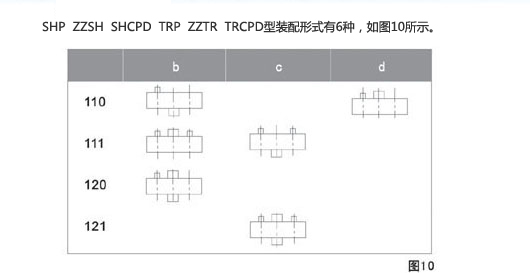

序号
|
结构型号
|
简 图
|
结构特征及附加标号
|
|
16
|
SHP
|
 |
单级三环传动；二高速轴平行对称位于低速轴两侧，各轴垂直地面，箱体平置，座装，端面剖分；附加标号P
|
|
17
|
ZZSH
|
 |
桩孔钻机用；箱体侧面座装，低速轴中心具有注水孔，前加标号ZZ；其余同SHP
|
|
18
|
SHCPD
|
 |
组合二级传动；于三环的一侧或两侧加高速级圆柱齿轮传动，高速轴与电动机直联，附加标号CPD；其余同SHP
|
|
19
|
SHZP
|
 |
组合二级传动；于三环传动的一侧或两侧加高速级锥齿轮传动，低速轴垂直地面与高速轴平面垂直，箱体平置，座装，端面剖分；附加标号ZP
|
|
20
|
YPSH
|
 |
圆盘给料机用；前加标号YP；类同SHZP
|
|
21
|
GTSH
|
 |
钢包回转台用；具有两个垂直于平面的高速轴，前加标号GT；其余同SHZP
|
